Tiefenprofil Bündwörth

Am 11.8 fand nach Absprache mit der Stadt Auenheim und der Fischerzunft die erste Tiefenaufnahme des Bündwörther Baggersees statt.

Unter Leitung des Duc Kehl's konnte Max vom Bühler Tauchverein die ersten Daten aufnehmen.

Ablauf der Datenerfassung:

Es wurde ein leistungsfähiges Bootssonar von AIRMAR verwendet (P66 DT).

Dieses analysiert mit einem 600 Watt Geber die Bodenstrukturen bis zu 300m Tiefe. Der Sonarstrahl breitet sich unter Wasser kegelförmig aus und deckt in 43 Meter Tiefe einen Kreis mit dem Durchmesser von 8 Meter ab. Die Sonardaten werden gemeinsam mit den ermittelten Koordinaten (3-5m Genauigkeit) auf einer SD Karte gespeichert.

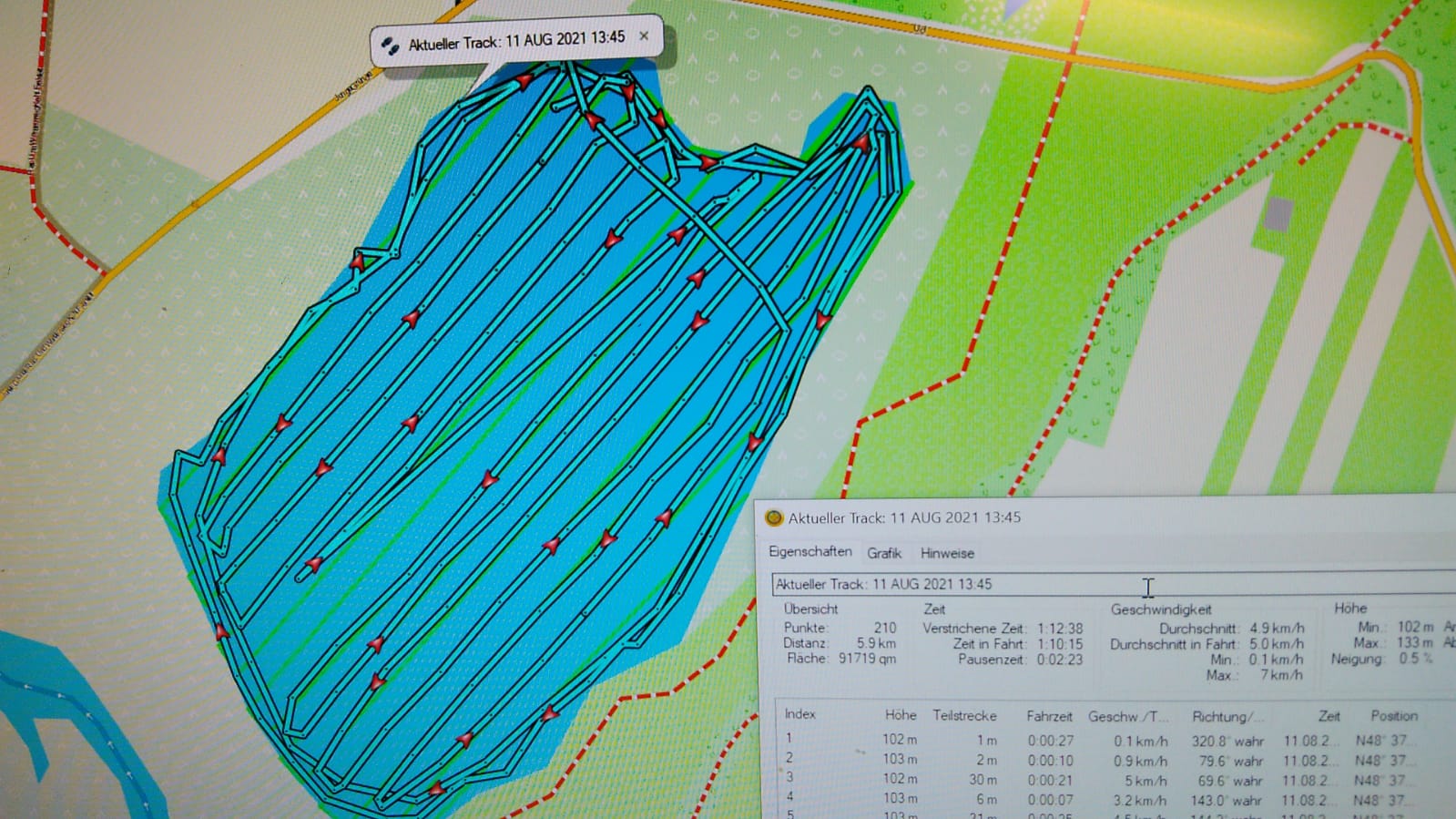

Die verwendete Plattform (Pixhawk Autopilot) kann auch teil-autonom eingesetzt werden, um mit dem Boot ein eingespeichertes Raster automatisch abzufahren. Je nach den gewünschten Anforderungen kann das Modul gewässerschonend auf ein Kajak oder Stand Up Paddle montiert werden.

Mit dem Kajak lässt sich eine Strecke von 8-10km in der Stunde erzielen. Müssen größere Flächen abgedeckt werden kann der Autopilot am Kajak mit zwei kleinen Elektromotoren ausgestattet werden (5 km/h). Während dem Scanvorgang wird das Fahrzeug von Land aus überwacht und kann mit einer Fernsteuerung jederzeit gestoppt, oder um Hindernisse gelenkt werden.

Auch dieser Einsatz erfolgt lautlos und durch die Montage der Motoren nah an der Wasseroberfläche wird eine Grundberührung vermieden.

An Land werden die Daten mit der Software Reefmaster bearbeitet, von Messfehlern bereinigt und an die jeweiligen Kartenwünsche angepasst.

Als Endprodukt sind diverse Kartenformate möglich. Neben Bildern für Schautafeln, Google Maps Einbindung, Kartenprodukte für GIS Anwendungen und Karten für Fischfinder Kartenplotter sind auch 3D Darstellungen mit Hilfe von 3D-Druckern und CNC Fräsen möglich, um Tiefenprofile besser zu veranschaulichen.
